履带陶瓷电加热器
履带式电加热器结构、用途：
由高温多股电热丝，耐温的瓷件按工艺要求编接而成，在其长度方向有任意弯曲特性，可广泛用于各种工业设备、工件的现场热处理，各种金属容器，管道的干燥，加热升温，各种模头，模具的高温外加热等场合。
履带式电加热器特点：
1、具有绕性，如加热容器或管道时，可弯曲成弧形或圆形包复在表面加热，如加热大型工件，局部可采包复形式，大面积工件可采用平铺复盖形式。此外能适合各种几何形状工件的加热。
2、工作温度高、升温快、热效率高、加热均匀，可以实现自动控制。
3、机械强度高，热态绝缘性能好，与被加热物体接触面大，使用寿命长。
4、安装、维修方便，使用费用也低，即使内部发热材料损坏，而外部的陶瓷器件仍可回用。
履带式电加热器技术指标：
1.抗电强度：2000V/3分钟
2.热态绝缘电阻：>5MΩ
3.工作温度：1050℃
长度尺寸可以灵活改变制作的履带式陶瓷电加热器，应视工件的几何形状、壁厚及热处理工艺要求选择相应的规格。高工作温度1050℃。下表列部分规格。
LCD型履带式电加热器参数表：
|
发热尺寸(mm) |
工作电压(V) |
额定功率(kw) |
|
|
LCD26-220 |
680*340 |
220 |
10 |
|
LCD33-220 |
860*260 |
220 |
10 |
|
LCD39-220 |
1020*220 |
220 |
10 |
|
LCD44-220 |
1160*200 |
220 |
10 |
|
LCD52-220 |
1360*160 |
220 |
10 |
|
LCD70-220 |
1860*120 |
220 |
10 |
|
LCD19-220 |
500*440 |
220 |
10 |
|
LCD16-220 |
420*540 |
220 |
10 |
|
LCD19-110 |
500*220 |
110 |
5 |
|
LCD16-110 |
420*260 |
110 |
5 |
|
LCD23-110 |
600*180 |
110 |
5 |
|
LCD10-55 |
260*200 |
55 |
2.5 |
|
LCD16-55 |
410*120 |
55 |
2.5 |

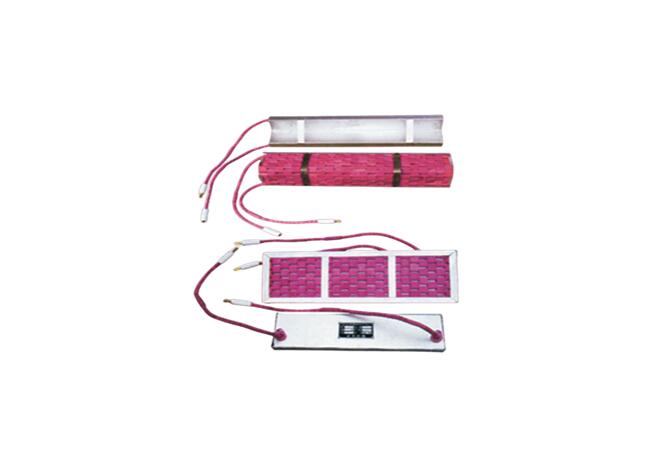

LCD型履带式陶瓷加热器
LCD履带陶瓷加热器
LCD型履带式加热器
LCD履带式加热器

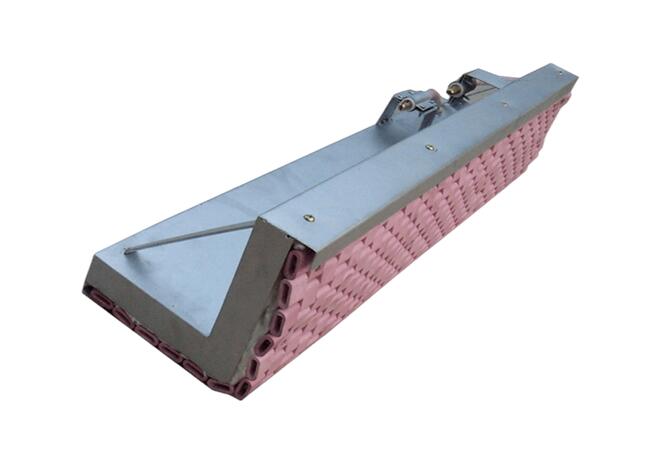

LCD-x型吸附式履带电加热器
|
发热尺寸（mm） |
工作电压（V） |
额定功率（KW） |
|
|
可弯折边×直边 |
|||
|
LCD23-X-110 |
620×200 |
110 |
5.0 |
|
LCD16-X-110 |
440×280 |
110 |
5.0 |
|
LCD19-X-110 |
630×200 |
60 |
4.0 |
|
LCD13-X-110 |
450×280 |
60 |
4.0 |

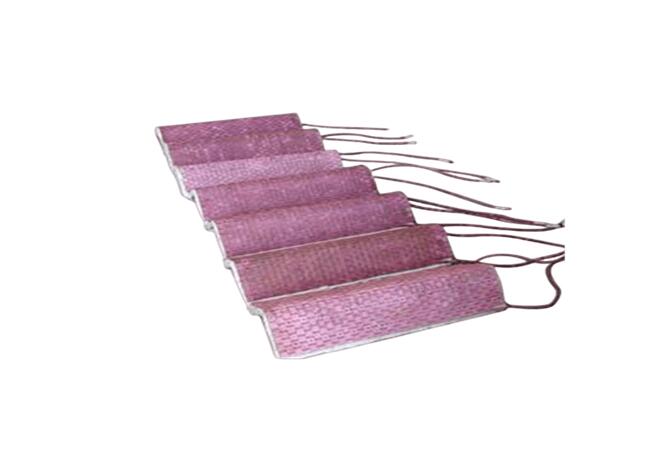

LCD型直角履带电加热器
用新型瓷块制作的履带式加热带器弯折更方便，管道的焊前预热及焊后退火，工作温度1050℃。
|
发热尺寸(mm) |
使用管径(mm) |
工作电压(V) |
额定功率 (kw) |
|
|
可弯折边×直边 |
||||
|
LCD-G-33 |
130×180 |
Φ33 |
36 |
1.6 |
|
LCD-G-42 |
160×160 |
Φ42 |
36 |
1.6 |
|
LCD-G-48 |
170×140 |
Φ48 |
36 |
1.6 |
|
LCD-G-60 |
210×180 |
Φ60 |
55 |
2.5 |
|
LCD-G-76 |
270×300 |
Φ76 |
110 |
5 |
|
LCD-G-89 |
310×260 |
Φ89 |
110 |
5 |
|
LCD-G-108 |
360×220 |
Φ108 |
110 |
5 |
|
LCD-G-133 |
440×180 |
Φ133 |
110 |
5 |
|
LCD-G-159 |
510×160 |
Φ159 |
110 |
5 |
|
LCD-G-219 |
710×330 |
Φ219 |
220 |
10 |
|
LCD-G-273 |
880×260 |
Φ273 |
220 |
10 |
|
LCD-G-325 |
1040×220 |
Φ325 |
220 |
10 |
|
LCD-G-377 |
1170×200 |
Φ377 |
220 |
10 |
|
LCD-G-426 |
1360×170 |
Φ426 |
220 |
10 |

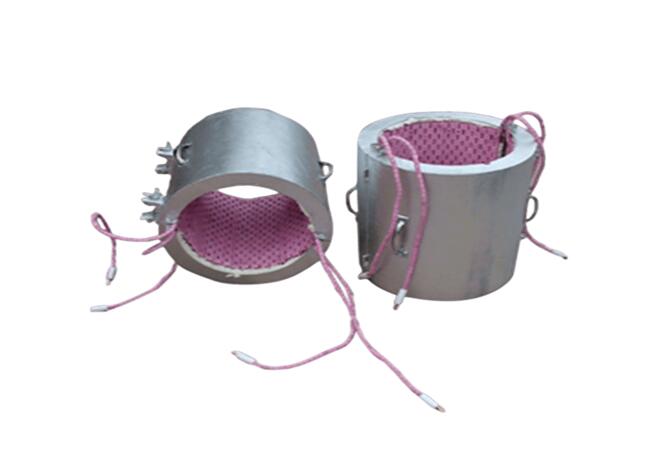

LCD-G型哈夫式履带加热器
LCD-G型哈夫式履带加热器
|
型号 |
适用管径（mm) |
工作电压（V） |
额定功率（KW） |
|
LCD-Q-33 |
Φ33 |
36 |
1.7 |
|
LCD-Q-48 |
Φ48 |
55 |
2.5 |
|
LCD-Q-76 |
Φ76 |
110 |
5 |
|
LCD-Q-89 |
Φ89 |
110 |
5 |
|
LCD-Q-108 |
Φ108 |
110 |
5 |
|
LCD-Q-133 |
Φ133 |
110 |
5 |
|
LCD-Q-159 |
Φ159 |
110 |
5 |
|
LCD-Q-219 |
Φ219 |
220 |
10 |
|
LCD-Q-273 |
Φ273 |
220 |
10 |
|
LCD-Q-325 |
Φ325 |
220 |
20 |
|
LCD-Q-377 |
Φ377 |
220 |
20 |
|
LCD-Q-426 |
Φ426 |
220 |
20 |
LCD-G型哈夫式履带加热器
LCD-G型哈夫式履带加热器
对于管道、管接头等形状工件以及加热部位周围空间狭窄难于作业的场合，绳式加热器适用。
SCD型绳式加热器
|
发热尺寸（m） |
工作电压（V） |
额定功率（kw） |
温度（℃） |
|
|
SCD-220 |
19 |
220 |
10 |
1050 |
|
SCD-110 |
9.5 |
110 |
5 |
1050 |
|
SCD-55 |
4.75 |
55 |
2.5 |
1050 |
本加热器可布置于球罐、卧罐等大型压力容器的内部，对工件进行热处理，也可用于各种电加热炉内作为发热源，材料分为不锈钢及碳钢两种，工作温度1000℃。
|
型号 |
外形尺寸(mm) |
工作电压(V) |
额定功率(KW) |
|
QZD220-10 |
1000×400×80 |
220 |
10 |
|
QZD220-12 |
1000×450×80 |
220 |
12 |
|
QZD220-15 |
1100×450×80 |
220 |
15 |
QZD框架式整体热处理加热器
